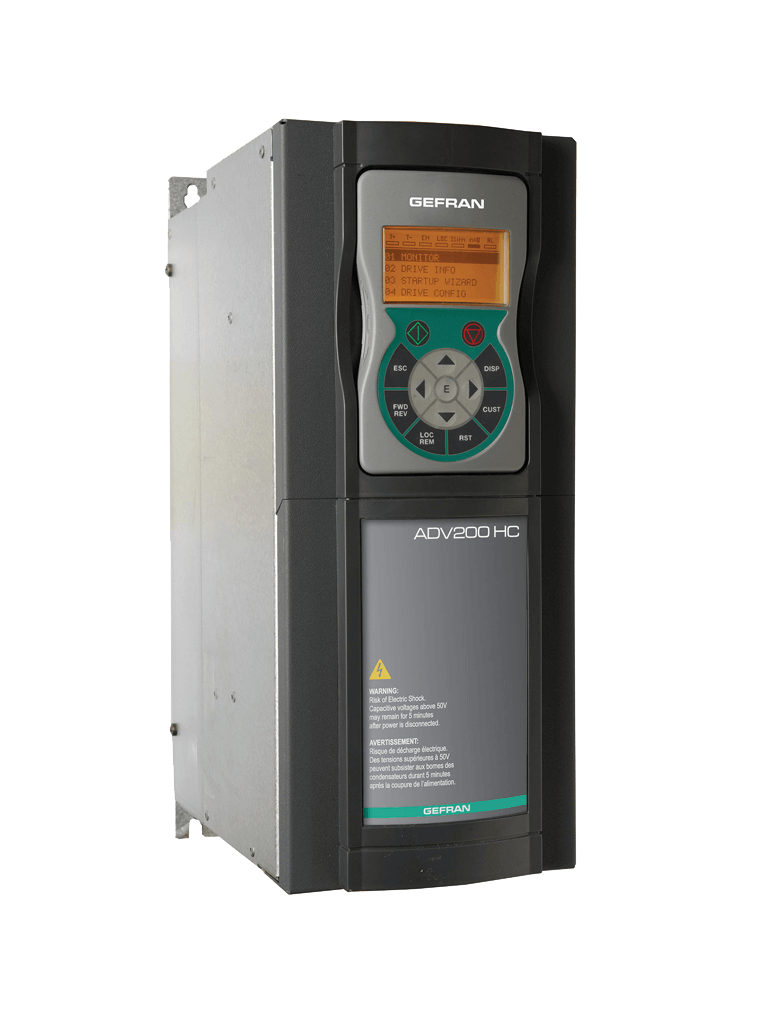

Описание Gefran ADV200 HC
Серия преобразователей ADV200 HC Gefran предлагает уникальное технологическое решение всех базовых требований самых современных индустриальных крановых систем.
Специфические особенности, надежность, стандарты безопасности, а так же прикладная гибкость делает ADV200 HC идеальным преобразователем для удовлетворения потребностей самых совершенных систем.
Более умная серия приводов с высокой работоспособностью и современным управлением, но в тоже время проста в программировании и установке.
Gefran предлагает своей серией ADV200 HC глобальное решение в управлении любым типом систем движения.
Серия ADV200 HC - это универсальный привод: он может управлять асинхронным двигателем как без датчика обратной связи так и с датчиком и так же может контролировать все перемещения системы таких как: вагонетка, кран, лифт.
Основные технические параметры ADV200 HC:
Преобразователь с векторным управлением ориентацией поля от 0,75кВт до 1,65МВт
* Питающее напряжение:
- 3х фазное 380..500Vac, 50/60Гц (-4 модели)
- 3х фазное 690Vac, 50/60Гц (-6 моделей)
- 450..750Vdc (-DC-4 модели)
- 600..1120Vdc (-DC-6 моделей)
* Двигатели от 0,75кВт(1лс) дл 1,65МВт (2200лс)
* Сертификаты CE, UL, cUL
Функции:
- Тип двигателя: асинхронный
- Автонастройка регуляторов скорости тока-расхода и идентификации характеристик двигателя при вращающемся и остановленном двигателе
- Контроль момента
- Упрощенное меню быстрого запуска
- Мгновенная перегрузка до 180%
- Термозащита I2t двигателя, привода и тормозного резистора
- 100% момент при нулевой скорости
- Управление торможением
- Функция ускорения крана
- Функция антивлияния
- Функция антипутешествия
- Функция антивоздействия
- Функция ведущий/ведомый
- Функция мультискорости (16 предустановленных)
- 4 установки мультиградиента (линейный, независимый от рывков и синусоидальный)
- Управление двойным двигателем
- Управление джойстиком
- Рабочий режим CT и VT
- Клавиатура с 5 сохраняемыми группами параметров
Особенности:
- Способ регулирования: по ориентации поля с обратной связью, по ориентации поля без обратной связи, скалярное V/f
- Максимальная выходная частота 500Гц
- Встроенный дроссель звена постоянного тока для преобразователей до 132кВт
- Встроенный фильтр электро-магнитной совместимости
- Встроенный модуль динамического торможения для преобразователей до 55кВт
- Возможность настройки Тяжелого и Легкого режимов перегрузки
- Возможность установки до 4 дополнительных плат
- Программное обеспечение с поддержкой 5 языков
- Алфавитно-цифровая программируемая панель управления
- 2 биполярных аналоговых входа (Напряжение/Ток)
- 2 биполярных аналоговых входа (1: Напряжение/Ток, 2: Напряжение)
- 6 цифровых входа (PNP/NPN)
- 2 цифровых выхода (PNP/NPN)
- 2 релейных выхода
- Интерфейс связи RS485 (по протоколу ModbusRTU)
- возможность связи с FieldBus протоколами, такими как: ProfibusDP, CANopen, DeviceNet
- Степень защиты IP20 (IP00 для размеров 7 и параллельного исполнения)
Опции:
- Дополнительные платы ввода-вывода, конфигурируемые согласно потребностям клиента
- Платы расширения для связи с энкодером
- Платы интерфейса FieldBus: ProfiBus, CANopen, FGNet, EtherCat, EtherNet/IP, Profinet
- Возможность установки платы безопасности согласно EN 954-1 (Кат.3)
- Тормозные резисторы (стандартно для всей линейки преобразователей)
- Специализированные фильтры электро-магнитной совместимости (согласно CEE – EN61800-3:2004)
- Входные и выходные дроссели (стандартно для всей линейки преобразователей)
- OPT-485-ADV, RS485 optoisolatore per collegamenti multidrop in RS485
- Внешние тормозные модули BUy для преобразователей более 55кВт
- Модуль рекупирации энергии AFE200
- Съемная панель управления
